Pogosti vzroki za trajnostno deformacijo papirnate skodelice

Trajnostne papirnate skodelice, ki se v sodobnem življenju pogosto uporabljajo kot posode za enkratno uporabo, pogosto kažejo različne deformacijske pojave pri držanju pijač različnih temperatur, vključno z vdolbino telesa skodelice, izbočenjem dna in deformacijo roba. Za temi na videz preprostimi deformacijami se skrivajo zapleteni mehanizmi, ki vključujejo več področij, kot so znanost o materialih, termodinamika in mehanika tekočin. Razumevanje vzrokov teh deformacij ne le pomaga potrošnikom pri uporabitrajnostne papirnate skodelicepravilno, ampak proizvajalcem papirnatih skodelic zagotavlja tudi znanstveno podlago za optimizacijo oblikovanja izdelkov.

Različne trajnostne oblike papirnatih skodelic in njihove strukturne značilnosti

I. Osnovna struktura trajnostnih papirnatih skodelic

Modernotrajnostne papirnate skodeliceuporabite več{0}}plastno sestavljeno strukturo, da zadostite potrebam različnih scenarijev uporabe. Tipična struktura papirnate skodelice vključuje tri glavne plasti: zunanjo plast papirja, srednjo plast papirnate podlage in notranjo vodotesno plast. Ta konstrukcijska zasnova, ki zagotavlja funkcionalnost, ustvarja tudi možnost deformacij.

Za zunanjo plast papirja je navadno uporabljen kraft papir ali beljen karton za živila-, ki ima dobro togost in možnost tiskanja. Srednja osnovna plast papirja je glavna struktura papirnate skodelice, izdelana iz predelanih rastlinskih vlaken, običajno 100 % čistega lesa. Notranji vodotesni sloj je ključnega pomena za preprečevanje uhajanja tekočine; tradicionalni trajnostni papirnati kozarci uporabljajo polietilensko (PE) prevleko, v zadnjih letih pa se pojavljajo tudi biorazgradljivi materiali, kot je polimlečna kislina (PLA).

Treba je omeniti, da imajo trajnostni papirnati kozarci za različne namene precejšnje razlike v konstrukcijski zasnovi. Skodelice za vroče napitke običajno uporabljajo eno-stransko PE prevleko z debelino 15-20 mikrometrov, medtem ko skodelice za hladne pijače zahtevajo dvoslojno PE prevleko, ki poveča debelino na 18–22 mikrometrov. Ta razlika v zasnovi neposredno vpliva na deformacijsko obnašanje trajnostnih papirnatih skodelic v različnih temperaturnih okoljih.

To vpliva tudi na obnašanje papirnate skodelice pri deformaciji.

II. Mehanizmi deformacije papirnate skodelice v scenarijih vročih napitkov

2.1 Analiza toplotne prevodnosti in toplotne napetosti

Ko je v papirnati skodelici vroča pijača, se toplota hitro prenese iz visoko{0}}temperaturne tekočine na steno skodelice, kar je proces, ki vključuje zapletene mehanizme za prevajanje toplote. Papir je slab toplotni izolator; ko v papirnato skodelico vlijemo vrelo vodo, se toplota hitro prenese na površino skodelice, zaradi česar temperatura papirja močno naraste, zaradi česar je težko ohraniti njegovo obliko in celovitost.

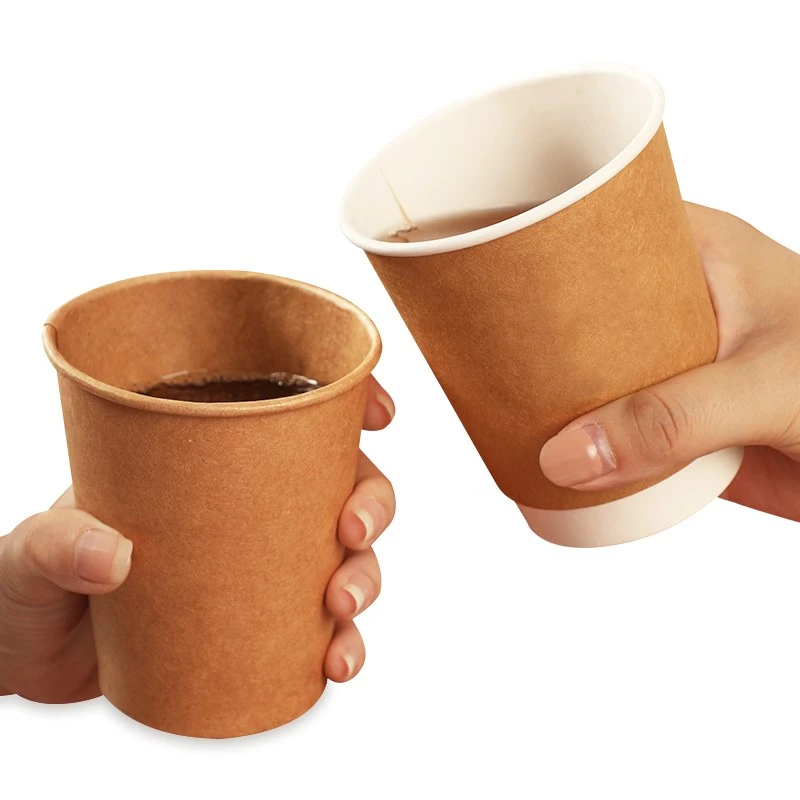

Toplotna deformacija papirnate skodelice z vročo pijačo

Ta hiter prenos toplote ustvari znaten temperaturni gradient znotraj papirnate skodelice. Notranja stena skodelice je v neposrednem stiku z vročo pijačo, njena temperatura pa je blizu temperaturi tekočine (običajno 80-100 stopinj), medtem ko je temperatura zunanje stene relativno nižja. Ta temperaturna razlika med notranjo in zunanjo stranjo vodi do neenakomernega toplotnega raztezanja materiala, kar posledično ustvarja toplotno obremenitev. Ko toplotna obremenitev preseže mejo tečenja materiala, se bo papirnata skodelica deformirala.

Po teoriji toplotnega stresa se deformacija in obnovitvena sila, ki jo povzročijo temperaturne spremembe, imenujejo toplotni stres. Velikost toplotne obremenitve je odvisna od koeficienta toplotne razteznosti materiala, modula elastičnosti in velikosti temperaturne spremembe. Pri kompozitnih strukturah, kot so trajnostne papirnate skodelice, razlika v koeficientih toplotnega raztezanja med različnimi plastmi materiala ustvarja napetost med plastmi, kar je eden od pomembnih razlogov za deformacijo papirnate skodelice.

2.2 Mehanizem nastanka depresijskega telesa skodelice

Depresija telesa skodelice je eden najpogostejših pojavov deformacije v scenarijih vročih napitkov. Običajni papirnati kozarec, ki ga za 5 minut postavite v 90-stopinjsko vročo vodo, lahko povzroči vdolbino do 1,2 cm. Nastanek te depresije vključuje skupni učinek več dejavnikov.

Prvič, vroča pijača povzroči, da se material stene skodelice zmehča. Zaradi visokih temperatur je papirnata skodelica nagnjena k mehčanju in deformacijam, predvsem zaradi nerazumne strukturne zasnove, ki ne more prenesti učinkov okolja z visoko-temperaturo. PE prevleka se pri visokih temperaturah zmehča, njene mehanske lastnosti pa se bistveno zmanjšajo. Hkrati papirna vlakna tudi nekoliko izgubijo trdnost v okoljih z visoko-temperaturo in visoko{5}}vlažnostjo.

Drugič, nastanek notranje in zunanje razlike v tlaku poslabša stopnjo depresije. Ko se temperatura tekočine v skodelici dvigne, se razširi tudi zrak v skodelici. Če je odprtina skodelice zaprta ali delno zaprta, zraka, ki se širi, ni mogoče pravočasno sprostiti, kar ustvarja pozitiven tlak v skodelici. Ko pa se temperatura tekočine postopoma znižuje, se zrak v skodelici ohlaja in krči, kar ustvarja podtlak. Ta podtlak povzroči, da se telo skodelice vdolbi navznoter.

Poleg tega je anizotropija materiala tudi pomemben dejavnik, ki vodi do depresije telesa skodelice. Med postopkom izdelave trajnostnih papirnatih skodelic papirna vlakna oblikujejo določeno smer. Lahko pride do razlik v koeficientu toplotnega raztezanja in modulu elastičnosti materiala v radialni in aksialni smeri. Ta anizotropija povzroči ne-enakomerno deformacijo, ko se temperatura spremeni, zaradi česar ima telo skodelice asimetrično obliko vdolbine.

2.3 Vzroki za izbočenje dna

V skladu z vdolbino telesa skodelice je izbočenje dna še en pogost pojav deformacije v scenarijih vročih napitkov. Dno papirnate skodelice za enkratno uporabo je običajno zasnovano z opazno konkavno strukturo navznoter, pri čemer je dno konkavno za 5 mm. Ta zasnova je pravzaprav preventivni ukrep za obvladovanje toplotnega raztezanja. Ko plastično skodelico napolnimo z vročo vodo, se skodelica razširi, prav tako se razširi dno. Majhna vdolbina je zasnovana tako, da blaži in absorbira toplotno raztezanje, preprečuje izbočenje dna in omogoča skodelici, da ohranja ravnotežje s podporo roba. Ko pa toplotna ekspanzija preseže načrtovana pričakovanja, lahko še vedno pride do izbočene deformacije dna.

Glavni mehanizmi za izbočenje dna vključujejo: toplotno raztezanje, zaradi katerega se material dna razširi navzven; hidrostatični tlak tekočine, ki izvaja dodatno silo navzven na dno; in mehanska nestabilnost spodnje strukture. Ko skupni učinek teh dejavnikov preseže nosilnost-obremenitve materiala dna, pride do izbočene deformacije.

2.4 Dejavniki, ki vplivajo na deformacijo roba skodelice

Deformacija roba skodelice v scenarijih vročih napitkov se kaže kot širitev navzven ali zvijanje roba. Kot eden najbolj krhkih delov papirnate skodelice, deformacija roba ne vpliva samo na uporabniško izkušnjo, ampak lahko vodi tudi do puščanja tekočine.

Glavni razlogi za deformacijo roba so: koncentracija toplotne napetosti v območju roba, saj je to del telesa čaše, ki je v najbolj neposrednem stiku z zunanjim okoljem; mehanske obremenitve zaradi rokovanja ali pritiska pokrova; in zmanjšana trdnost zaradi mehčanja materiala. Ko se temperatura platišča dvigne, se PE prevleka zmehča, kar bistveno zmanjša odpornost platišča na deformacijo.

Za izboljšanje odpornosti roba na deformacije sodobni trajnostni papirnati kozarci običajno uporabljajo dvojno-zasnovo zvitega roba z debelino 1,5–2 mm, v zvit rob pa je mogoče vdelati PE plastični trak s premerom 1–1,5 mm, da povečate njegovo odpornost na upogibanje. Ta zasnova učinkovito razprši napetost in izboljša splošno trdnost platišča.

2.5 Razlike v deformacijah pri različnih temperaturah vročih napitkov

Stopnja deformacije papirnate skodelice je tesno povezana s temperaturo vroče pijače. V skladu z mednarodnimi standardi preskus toplotne deformacije zahteva, da se skodelica ne deformira v 30 minutah v vodi pri 85 stopinjah. Vendar pa pri dejanski uporabi temperatura vročih napitkov pogosto presega ta standard.

Pri treh preskusnih temperaturah 70 stopinj, 90 stopinj in 100 stopinj kaže deformacijsko obnašanje trajnostnih papirnatih skodelic precejšnje razlike. Pri 70 stopinjah trajnostne papirnate skodelice na splošno ohranijo svojo obliko; pri 90 stopinjah se začne pojavljati rahla deformacija; pri 100 stopinjah se deformacija občutno okrepi, kar lahko povzroči resno vdolbino telesa skodelice, izbočenje dna ali celo pretrganje stene skodelice.

Učinkovitost različnih blagovnih znamk trajnostnih papirnatih skodelic se razlikuje tudi glede na scenarije vročih napitkov. Na primer, lahko Starbucksovi trajnostni papirnati kozarci zaradi ojačanega PE in dvo-slojne zasnove ohranijo svojo obliko 45 minut pri 90 stopinjah. Ta razlika v glavnem izhaja iz variacij pri izbiri materiala, strukturni zasnovi in ​​proizvodnih procesih.

III. Mehanizmi deformacije trajnostnih papirnatih skodelic v scenarijih hladnih pijač

3.1 Nastanek in vpliv notranje in zunanje tlačne razlike

Glavni mehanizem deformacije trajnostnih papirnatih skodelic v scenarijih s hladno pijačo se bistveno razlikuje od tistega v scenarijih z vročo pijačo. Ko je v papirnati skodelici hladna pijača, se zrak v skodelici ohladi in skrči, kar povzroči zmanjšanje notranjega tlaka. To znižanje tlaka povzroči razmeroma višji zunanji zračni tlak (atmosferski tlak), zaradi česar se papirnata skodelica zruši navznoter.

Natančneje, če je skodelica zaprta in postavljena v okolje z nizko-temperaturo, se zrak v skodelici ohladi hitreje kot zrak zunaj, kar pomeni, da je pritisk zunanjega zraka večji od tlaka zraka v skodelici, kar povzroči, da se skodelica zruši. Ta pojav sledi Charlesovemu zakonu, ki pravi, da je prostornina plina neposredno sorazmerna z njegovo absolutno temperaturo.

V praksi je temperatura hladnih pijač običajno med 0-10 stopinj. Ko je sobna temperatura okoli 25 stopinj, lahko temperaturna razlika med notranjostjo in zunanjostjo skodelice doseže 15-25 stopinj. V skladu z zakonom idealnega plina lahko ta temperaturna razlika povzroči, da se prostornina zraka v skodelici skrči za približno 5-8 %. Če je odprtina skodelice zatesnjena, bo znotraj skodelice nastal podtlak približno 5-8 %, kar ustreza razliki v tlaku 0,5-0,8 atmosfere.

Čeprav se zdi, da je ta razlika v tlaku majhna, zadostuje, da povzroči znatno deformacijo relativno šibkih trajnostnih papirnatih skodelic. To še posebej velja, če papirnata skodelica ni dovolj togost, zaradi česar je bolj dovzetna za sesedanje pod negativnim pritiskom.

3.2 Mehanizem vpliva na kondenzacijo vodne pare

Kondenzacija vodne pare je še en pomemben dejavnik deformacije v scenarijih hladnih pijač. Ko je v papirnati skodelici hladna pijača, je temperatura stene skodelice nižja od temperature rosišča okolja, zaradi česar vodna para v zraku kondenzira v majhne vodne kapljice na površini stene skodelice.

Če skodelico za vroče napitke (samo z notranjo PE prevleko) uporabljate za hladne napitke, se na zunanji steni skodelice zlahka ustvari kondenz, kar vodi do zmehčanja in deformacije telesa skodelice. To je zato, ker zunanja stran skodelice za vročo pijačo nima vodotesne plasti in kondenzirana voda neposredno prodre v papirna vlakna, kar povzroči, da papir vpije vodo in se zmehča. Vpliv kondenzacije na trdnost trajnostnih papirnatih kozarcev je večplasten: Prvič, vdor vlage povzroči, da papirna vlakna nabreknejo, kar poruši prvotno strukturo vlaken in zmanjša mehanske lastnosti papirja; drugič, voda deluje kot mehčalo, zmanjšuje silo lepljenja med papirnimi vlakni in naredi papir mehkejši; nenazadnje lahko stalna izpostavljenost vlagi povzroči degradacijo vlaken, dolgotrajna-uporaba pa bo resno vplivala na strukturno celovitost papirnate skodelice.

Študije kažejo, da je za skodelice za hladne pijače potrebna dvoslojna PE prevleka-. Zunanja plast preprečuje, da bi kondenzacija zmehčala steno skodelice. Dvo-slojne PE skodelice za hladne pijače imajo dobro površinsko obdelavo, ohranjajo vsebino hladno in preprečujejo pronicanje kondenza v zunanjo steno. Ta oblika učinkovito rešuje problem mehčanja skodelic, ki ga povzroča kondenzacija.

3.3 Spremembe zmogljivosti materiala v okoljih z nizko-temperaturo

V okoljih z nizko-temperaturo se mehanske lastnosti materialov za papirnate skodelice znatno spremenijo. Nizke temperature naredijo material krhek, zmanjšajo njegovo žilavost in odpornost proti deformacijam. Ko je temperatura pod -20 stopinj, lahko papirnata skodelica postane krhka, kar poveča tveganje za pokanje ali zlom.

Pri papirnih vlaknih nizke temperature povzročijo krčenje vlaken, kar poveča notranjo napetost. Hkrati lahko voda pri nizkih temperaturah zmrzne, kar povzroči povečanje volumna in poškoduje strukturo vlaken. Ta poškodba je nepopravljiva in znatno zmanjša trdnost papirnate skodelice.

Tudi PE premazi so podvrženi spremembam delovanja pri nizkih temperaturah. Čeprav je temperatura posteklenitve PE zelo nizka (približno -100 stopinj) in do posteklenitve ne pride pri tipičnih temperaturah hladne pijače, se njegov modul elastičnosti povečuje z nižanjem temperature. Zaradi tega povečanja togosti je prevleka bolj dovzetna za krhke zlome, zlasti če je izpostavljena mehanskim obremenitvam.

3.4 Posebni načini deformacije v scenarijih hladne pijače

V scenarijih s hladno pijačo lahko poleg običajne vdolbine telesa skodelice pride do nekaterih posebnih načinov deformacije. Ena izmed njih je deformacija dna. Zaradi nizke temperature hladne pijače nastane velika temperaturna razlika, ko se dno skodelice neposredno dotakne mize, kar povzroči neenakomerno krčenje materiala dna in povzroči deformacijo.

Deformacija roba skodelice je pogosta tudi pri scenarijih hladne pijače. Ko je rob skodelice dlje časa v stiku s kondenzom, bo vpil vodo in se zmehčal. Če v tem trenutku deluje zunanja sila (na primer držanje z roko ali pritisk pokrova), se rob skodelice lahko deformira. Poleg tega lahko ogljikov dioksid v hladnih pijačah vpliva tudi na rob skodelice.

Nekatere posebej oblikovane skodelice za hladne pijače se lahko tudi lokalno deformirajo. Na primer, nekatere trajnostne papirnate skodelice imajo v svoji zasnovi ojačitvena rebra ali valovite strukture. Te strukture lahko doživijo koncentracijo napetosti zaradi krčenja materiala pri nizkih temperaturah, kar povzroči lokalno deformacijo ali razpoke.

IV. Vpliv časa na deformacijo papirnate skodelice

4.1 Postopno mehčanje zaradi migracije vlage

Med uporabo trajnostnih papirnatih skodelic je migracija vlage stalen proces, ki vodi do postopnega mehčanja materiala. Ko papirnata skodelica vsebuje tekočino, vlaga migrira znotraj materiala z difuzijo in kapilarnim delovanjem. Ta migracijski proces je tesno povezan s časom in vodi do postopnih sprememb v delovanju papirnate skodelice.

Pri toplih napitkih visoke temperature pospešijo proces migracije vlage. Študije so pokazale, da je treba papirnato skodelico, ko jo za 10 sekund namočite v toplo vodo in jo nato odstranite, pri izdelavi ročnih del nežno pritisniti z valjarjem, da povečate prožnost materiala za oblikovanje. To kaže, da lahko celo kratkotrajni -stik z vlago bistveno spremeni fizikalne lastnosti papirnate skodelice.

Dolgotrajni-stik z vlago lahko privede do znatnega zmanjšanja učinkovitosti papirnate skodelice. Na primer, v embalaži sojinega mleka lahko aditivi ali nezreagirane majhne molekule v notranji plastični oblogi migrirajo navzven, kar lahko vpliva na varnost hrane. Čeprav se to osredotoča predvsem na kemično migracijo, so spremembe fizikalnih lastnosti enako pomembne.

Pri dejanski uporabi je čas, ko papirnata skodelica zadrži tekočino, običajno od nekaj minut do nekaj ur. V tem časovnem okviru pride do migracije vlage predvsem na površinskih in ob-površinskih območjih. Sčasoma vlaga postopoma prodre v notranjost materiala, kar povzroči splošno mehčanje.

4.2 Deformacijske značilnosti v različnih časovnih intervalih

Trajnostne papirnate skodelice kažejo različne značilnosti deformacije v različnih časih uporabe. V skladu s standardi testiranja,trajnostni papirnati kozarci morajo opraviti več-časovnih preizkusov delovanja.

Kratek-term testi (1 minuta) se osredotočajo predvsem na takojšnjo deformacijo. Na primer, preskus tesnjenja dna zahteva, da se skodelica napolni z vodo in pusti stati 1 minuto brez puščanja ali deformacije. Deformacijo v tem času večinoma povzročijo temperaturne spremembe in trenutna napetost ter je običajno reverzibilna.

Srednjeročni-testi (30 minut - 2 ur) se osredotočajo na kumulativne učinke. Test odpornosti na temperaturo zahteva, da skodelico napolnite z 90-stopinjsko vročo vodo in pustite stati 1 minuto brez mehčanja, puščanja ali vonja. Vendar pa v praktični uporabi časovni okvir od 30 minut do 2 ur bolje odraža dejansko učinkovitost trajnostnih papirnatih skodelic. V tem obdobju začneta učinkovati migracija vlage in sprostitev napetosti, deformacija pa lahko postane nepopravljiva.

Dolgo{0}}trajno testiranje (24 ur) se osredotoča na vzdržljivost. V skladu z mednarodnimi standardi morajo biti skodelice, napolnjene z vodo pri 4 stopinjah, nepropustne-24 ur. Ta test simulira dolgoročno-uporabo trajnostnih papirnatih lončkov v hlajenem okolju. Študije kažejo, da skodelice z vodo pri 180 stopinj F (82 stopinj ) ali višjih temperaturah običajno začnejo kazati znake razgradnje po 12-24 urah, medtem ko lahko skodelice z vodo sobne temperature zdržijo dlje.

4.3 Potencialni vpliv mikrobne aktivnosti

Čeprav mikrobna aktivnost ni glavni dejavnik deformacije, lahko pod določenimi pogoji vpliva tudi na strukturno celovitost trajnostnih papirnatih skodelic. Ko trajnostni papirnati kozarci vsebujejo sladkane pijače ali druge-hranilne tekočine, lahko zagotovijo okolje za rast mikroorganizmov.

Presnovna aktivnost mikroorganizmov proizvaja organske kisline, encime in druge snovi, ki lahko razgradijo papirna vlakna ali poškodujejo vodotesno plast. Medtem ko je vpliv mikrobne aktivnosti omejen med običajno življenjsko dobo papirnate skodelice (običajno ne več kot 24 ur), lahko ta vpliv postane pomemben pri dolgotrajnem-shranjevanju ali nepravilni uporabi.

Poleg tega rast plesni proizvaja spore in micelij, ki lahko poškodujejo vlaknasto strukturo papirja, kar povzroči zmanjšanje trdnosti. To tveganje je močno povečano, zlasti v okoljih z visoko-vlažnostjo. Zato je treba trajnostne papirnate skodelice shranjevati v suhem in prezračenem okolju ter jih uporabiti v roku uporabnosti.

V. Vpliv zasnove konstrukcije na deformacijo

5.1 Mehanska optimizacija stožca telesa skodelice

Konus telesa skodelice je ključni parameter pri oblikovanju papirnate skodelice in pomembno vpliva na nadzor deformacije. Standardni kot zožitve papirnate skodelice je približno 5 stopinj -7 stopinj, ki se lahko poveča na 8 stopinj -10 stopinj. Na primer, Starbucksove skodelice za vroče napitke uporabljajo 9-stopinjski konus.

Mehansko načelo stožčaste zasnove je v učinku disperzije tlaka. Širša zgornja in ožja spodnja stožčasta struktura lahko razpršita navpični pritisk (kot je zlaganje, teža tekočine) na stranice telesa skodelice, kar zmanjša lokalno napetost. Ta zasnova ne le zmanjša koncentrirano obremenitev na dnu skodelice, temveč tudi olajša tesnejše zlaganje, kar zmanjša tresenje med transportom. Nekateri optimizirani modeli celo uporabljajo večji kot zožitve. Na primer, nekateri izdelki uporabljajo 15-stopinjski zlati naklonski kot, ki tvori trikotni podporni sistem. Ta zasnova dodatno poveča strukturno stabilnost in lahko prenese večji zunanji pritisk.

Vpliv kota konusnosti na deformacijo se odraža predvsem v: zmanjšanju vdolbine telesa čaše, saj porazdeljeni pritisk zmanjša koncentracijo lokalnih napetosti; izboljšanje stabilnosti dna, saj povečana podporna površina izboljša-nosilnost; in izboljša zmogljivost zlaganja, saj stožčasta oblika omogoča varno zlaganje skodelic.

5.2 Inovativna zasnova spodnje strukture

Dno skodelice je glavni del papirnate skodelice, ki prenaša pritisk, njegova zasnova pa neposredno vpliva na splošno stabilnost in odpornost proti deformacijam.

Zasnova podpornega obroča na dnu skodelice je inovativna rešitev. Na notranjo stran dna skodelice je stisnjen -izboklina v obliki obroča, z višino 0,5-1 mm, ki tvori "visečo" podporno strukturo, ki preprečuje neposreden stik dna skodelice z mizo in deformacijo pod pritiskom. Tipičen primer te zasnove je McDonald'sova skodelica za hladno pijačo.

Druga oblika je odebelitev dna skodelice ali dodajanje obročastih ojačitvenih reber. Ta oblika poveča kontaktno površino med dnom skodelice in podporno površino, porazdeli težo papirnate skodelice, zniža težišče in izboljša stabilnost. Odebelitev dna skodelice običajno vključuje lokalno povečanje števila plasti papirja ali uporabo papirja z večjo gramaturo.
Pri nekaterih posebnih izvedbah se uporablja-navzven razširjena struktura. Osnova ohišja vsebnika za papir, ki ga je mogoče zlagati, tvori -navzven razširjeno strukturo s povečanim premerom. Ta struktura lahko prepreči deformacijo med zlaganjem in prepreči zdrs posode s podporne strukture med zlaganjem.

Inovacije v strukturi dna vključujejo tudi: zasnovo proti-zdrsu, povečanje trenja skozi vzorce ali izbokline na dnu; blažilna zasnova z uporabo elastičnih materialov ali valovitih struktur za absorbcijo udarne sile; in drenažna zasnova, nastavitev drenažnih utorov na dnu za preprečevanje kopičenja kondenza.

5.3 Ojačitveni ukrepi za oblikovanje ustja skodelice

Ustje skodelice je eden od delov papirnate skodelice, ki je najbolj nagnjen k deformacijam, njegova zasnova pa je ključnega pomena za splošno delovanje.

Zasnova-robov z zaobljenimi robovi je najpogostejši način ojačitve ustja skodelice. Z uporabo dvojno valjanega roba (debeline 1,5–2 mm) namesto enojnega valjanega roba je mogoče v valjani rob vdelati PE plastični trak (premera 1–1,5 mm), da povečate odpornost na upogibanje ustja skodelice. Ta zasnova se pogosto uporablja v trajnostnih papirnatih skodelicah za s seboj in lahko učinkovito prepreči deformacijo ustja skodelice med transportom.

Druga novost je navzven zložljivo-široko{1}}robno ustje skodelice. Ta zasnova ne le poveča trdnost roba skodelice, temveč zagotavlja tudi stabilnejšo podporo za zlaganje. Ko je zložen, širši rob spodnje papirnate skodelice zagotavlja širšo in stabilnejšo oporo za zgornjo papirnato skodelico, kar zmanjša tveganje prevrnitve.

Drugi vidiki zasnove roba vključujejo: zmogljivost tesnjenja, saj je treba nekatere trajnostne papirnate skodelice uporabljati s pokrovi, oblika roba pa neposredno vpliva na učinek tesnjenja; udobje pri pitju, saj oblika in tekstura roba vplivata na uporabniško izkušnjo; in možnost tiskanja, saj se območje roba običajno uporablja za logotipe blagovnih znamk in zahteva ravno površino.

5.4 Celovita konstrukcijska zasnova za preprečevanje deformacij

Sodobne oblike papirnatih skodelic za preprečevanje deformacij pogosto uporabljajo kombinacijo različnih tehnologij.

Oblikovanje valovite strukture je učinkovita metoda. Obročaste -oblike so vtisnjene v srednji del telesa skodelice z višino 2-3 mm in razmikom 10-15 mm, kar poveča radialno togost, da se upre zunanjemu stiskanju. Skodelice za vroče napitke v trgovinah so običajno opremljene s 3-4 valovi.

Aksialna zasnova reber zagotavlja še eno rešitev. 4-6 rebra so stisnjena vzdolž dolžine telesa skodelice z globino 1-1,5 mm in tvorijo prizmi podobno mehansko strukturo, ki poveča navpično tlačno trdnost. Rebra porazdelijo pritisk z vrha in učinkovito preprečujejo, da bi se telo skodelice zrušilo.

Nekateri vrhunski-izdelki uporabljajo več-plastne kompozitne strukture. Na primer, visoko{3}}deformacijske-odporne papirnate sklede vključujejo zunanji papirnati valj in stožčasti notranji papirnati valj, ki tvorita notranjo votlino med njima. V notranjo votlino je nameščenih šest trikotnih podpornih kartonov, ki so enakomerno razporejeni po obodu. Ta zapletena strukturna zasnova zagotavlja odlično tlačno zmogljivost.

Celovito načrtovanje vključuje tudi: optimizacijo kombinacije materialov, uporabo materialov z različnimi lastnostmi v različnih delih; inovacije v procesu, kot je obdelava s toplotnim strjevanjem za izboljšanje splošne togosti; in funkcionalna integracija, ki vključuje funkcije, kot so toplotna izolacija, proti-drsenje in okras v strukturno zasnovo.

VI. Povzetek

S celovito analizo mehanizmov deformacije trajnostnih papirnatih skodelic v različnih scenarijih uporabe lahko naredimo naslednji glavni povzetek:

• Deformacijo v scenarijih vročih pijač povzročajo predvsem toplotne obremenitve, mehčanje materiala ter notranje in zunanje razlike v tlaku. Zrušitev telesa čaše, izbočenje dna in deformacija roba so najpogostejši pojavi.
• Mehanizem deformacije v scenarijih s hladno pijačo je izrazito drugačen, predvsem zaradi razlik v tlaku in kondenzacije vodne pare, kar vodi do vdolbine skodelice.
• Časovni dejavnik, vključno z migracijo vlage in sprostitvijo napetosti, vodi do postopnega upada učinkovitosti papirnatih skodelic v daljših obdobjih uporabe.
• Strukturna zasnova ima odločilno vlogo pri nadzoru deformacij - razumna koničnost, ojačane strukture dna in optimizirane zasnove platišč bistveno izboljšajo odpornost proti deformacijam.

Običajne trajnostne papirnate skodelice se lahko v 90-stopinjski vroči vodi po 5 minutah zrušijo za 1,2 cm, medtem ko lahko visoko-kakovostno oblikovane trajnostne papirnate skodelice omejijo deformacijo na 0,3 mm, kar dokazuje pomemben vpliv premišljenega inženiringa in izbire materiala.
